Ремни приводные клиновые нормальных сечений А, В(Б), С(В), D(Г), Е(Д), Z(0)
Приводной ремень — элемент ременной передачи, рабочая деталь машин и механизмов, которая служит для передачи крутящего момента. Передача крутящего момента происходит за счет сил трения.
Клиновые ремни нормальных сечений предназначенные для приводов станков, промышленных установок и сельско-хозяйственных машин, работающих при температуре окружающего воздуха от минус 30 до плюс 60 ºС.
Список типоразмеров стандартных сечений
|
Профиль А: W=13 мм. Wp=11 мм. T=8 мм. |
Профиль В(Б): W=17 мм. Wp=14 мм. T=11 (10,5) мм. |
|
Профиль С(В): W=22 мм. Wp=19 мм. T=14 (13,5) мм. |
Профиль D(Г): W=32 мм. Wp=27 мм. T=19 (20) мм |
|
Профиль Е(Д): W=38 мм. Wp=32 мм. T=23,5 (25) мм. |
Профиль Z(0): W=10 мм. Wp=8,5 мм. T=6 мм. |

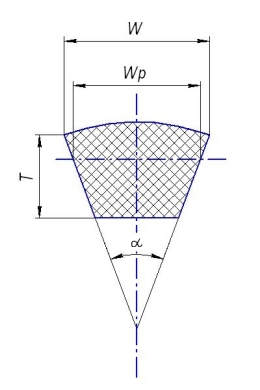

Где, W - Ширина ремня по краям; Wp - Ширина ремня по рабочей линии; Т - высота ремня; угол "альфа" для всех профилей ремней по умолчанию 40º.
Информация согласно ГОСТ 1284.1-89.
Маркировка профилей ремней обозначается двумя способами:
- Латинницей (A, B, C, D, E, Z) Импортная маркировка;
- Кириллицей (А, Б, В, Г, Д, 0) Отечественная маркировка.
Для избежания путанницы ремни условно обозначают сразу двумя способами - А, В(Б), С(В), D(Г), Е(Д), Z(0).

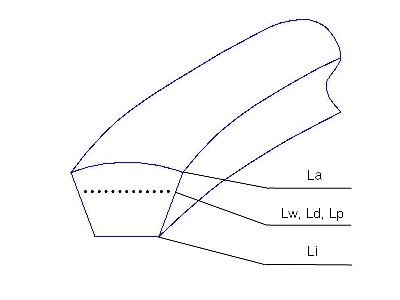

По длине ремни маркируют тремя способами:
- По наружной длине La;
- По рабочей длине (средней линии) Lw, Lp или Ld;
- По внутренней длине Li.
Обычно в маркировке ремня указывается длина ремня в (мм), затем буквенное обозначение определяющее по какой линии длина указана, напрмер А-1000 Lw, это обозначает что перед вами ремень профиль А, длиной 1000 мм. по средней (рабочей) линии.
Таблица конвертации длин ремней
|
Профиль А |
Профиль В(Б) |
|
|
| Профиль С(В) | Профиль D(Г) |
|
|
| Профиль Е(Д) | Профиль Z(0) |
|
|
Таблица стандартных длин ремней по Lw.
| А | В(Б) | С(В) | D(Г) | E(Д) | Z(0) |
| 530 | 630 | 1180 | 2120 | 4000 | 400 |
| 560 | 670 | 1250 | 2240 | 4250 | 425 |
| 600 | 710 | 1320 | 2360 | 4500 | 450 |
| 630 | 750 | 1400 | 2500 | 4750 | 475 |
| 670 | 800 | 1500 | 2650 | 5000 | 500 |
| 710 | 850 | 1600 | 2800 | 5300 | 530 |
| 750 | 900 | 1700 | 3000 | 5600 | 560 |
| 800 | 950 | 1800 | 3150 | 6000 | 600 |
| 850 | 1000 | 1900 | 3350 | 6300 | 630 |
| 900 | 1060 | 2000 | 3550 | 6700 | 670 |
| 950 | 1120 | 2120 | 3750 | 7100 | 710 |
| 1000 | 1180 | 2240 | 4000 | 7500 | 750 |
| 1060 | 1250 | 2360 | 4250 | 8000 | 800 |
| 1120 | 1320 | 2500 | 4500 | 8500 | 850 |
| 1180 | 1400 | 2650 | 4750 | 9000 | 900 |
| 1250 | 1500 | 2800 | 5000 | 9500 | 950 |
| 1320 | 1600 | 3000 | 5300 | 10000 | 1000 |
| 1400 | 1700 | 3150 | 5600 | 10600 | 1060 |
| 1500 | 1800 | 3350 | 6000 | 11200 | 1120 |
| 1600 | 1900 | 3750 | 6300 | 11800 | 1180 |
| 1700 | 2000 | 4000 | 6700 | 12500 | 1250 |
| 1800 | 2120 | 4250 | 7100 | 13200 | 1320 |
| 1900 | 2240 | 4500 | 7500 | 14000 | 1400 |
| 2000 | 2360 | 4750 | 8000 | 15000 | 1500 |
| 2120 | 2500 | 5000 | 8500 | 16000 | 1600 |
| 2240 | 2650 | 5600 | 9000 | 17000 | 1700 |
| 2350 | 2800 | 6000 | 9500 | 18000 | 1800 |
| 2500 | 3000 | 6300 | 10000 | - | 1900 |
| 2650 | 3150 | 6700 | 10600 | - | 2000 |
| 2800 | 3350 | 7100 | 11200 | - | 2120 |
| 3000 | 3750 | 7500 | 11800 | - | 2240 |
| 3150 | 4000 | 8000 | 12500 | - | 2360 |
| 3350 | 4250 | 8500 | 13200 | - | 2500 |
| 3750 | 4500 | 9000 | 14000 | - | 2650 |
| 4000 | 4750 | 10000 | 15000 | - | 2800 |
| 4250 | 5000 | 10600 | - | - | 3000 |
| 4500 | 5300 | - | - | - | 3150 |
| - | 5600 | - | - | - | - |
| - | 6000 | - | - | - | - |
| - | 6300 | - | - | - | - |
| - | 6700 | - | - | - | - |
В таблице указанно расчетную длину в миллиметрах (Lp).
За расчетную длину (Lp), берут длину натянутого ремня по средней линии, также она может маркироваться как (Lw) или (Ld).
