Стопорные кольца ГОСТ13942-86 (DIN 471)

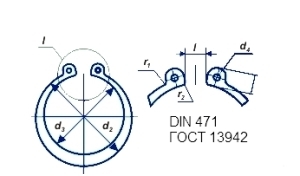

Стопорные кольца ГОСТ 13942-86 (DIN 471) Наружные

Стопорные кольца широко применяются в механических узлах для закрепления подшипников, фиксации осей, рычагов и тяг.



Таблица типоразмеров

Нименование Размер Внутренний диаметр Толщина
1 Стопорное кольцо DIN 471 Z-3 2,7 0,4
2 Стопорное кольцо DIN 471 Z-4 3,7
3 Стопорное кольцо DIN 471 Z-5 4,7 0,6
4 Стопорное кольцо DIN 471 Z-6 5,6 0,7
5 Стопорное кольцо DIN 471 Z-7 6,5 0,8
6 Стопорное кольцо DIN 471 Z-8 7,4
7 Стопорное кольцо DIN 471 Z-9 8,4

1,0

8 Стопорное кольцо DIN 471 Z-10 9,3
9 Стопорное кольцо DIN 471 Z-11 10,2
10 Стопорное кольцо DIN 471 Z-12 11,0
11 Стопорное кольцо DIN 471 Z-13 11,9
12 Стопорное кольцо DIN 471 Z-14 12,9
13 Стопорное кольцо DIN 471 Z-15 13,8
14 Стопорное кольцо DIN 471 Z-16 14,7
15 Стопорное кольцо DIN 471 Z-17 15,7
16 Стопорное кольцо DIN 471 Z-18 16,5 1,2
17 Стопорное кольцо DIN 471 Z-19 17,5
18 Стопорное кольцо DIN 471 Z-20 18,5
19 Стопорное кольцо DIN 471 Z-21 19,5
20 Стопорное кольцо DIN 471 Z-22 20,5
21 Стопорное кольцо DIN 471 Z-24 22,2
22 Стопорное кольцо DIN 471 Z-25 23,2
23 Стопорное кольцо DIN 471 Z-26 24,2
24 Стопорное кольцо DIN 471 Z-28 25,9 1,5
25 Стопорное кольцо DIN 471 Z-29 26,9
26 Стопорное кольцо DIN 471 Z-30 27,9
27 Стопорное кольцо DIN 471 Z-32 29,6
28 Стопорное кольцо DIN 471 Z-34 31,5
29 Стопорное кольцо DIN 471 Z-35 32,2
30 Стопорное кольцо DIN 471 Z-36 33,2 1,75
31 Стопорное кольцо DIN 471 Z-38 35,2
32 Стопорное кольцо DIN 471 Z-40 36,5
33 Стопорное кольцо DIN 471 Z-42 38,5
34 Стопорное кольцо DIN 471 Z-45 41,5
35 Стопорное кольцо DIN 471 Z-48 44,5
36 Стопорное кольцо DIN 471 Z-50 45,8 2,0
37 Стопорное кольцо DIN 471 Z-52 47,8
38 Стопорное кольцо DIN 471 Z-55 50,8
39 Стопорное кольцо DIN 471 Z-56 51,8
40 Стопорное кольцо DIN 471 Z-58 53,8
41 Стопорное кольцо DIN 471 Z-60 55,8
42 Стопорное кольцо DIN 471 Z-62 57,8
43 Стопорное кольцо DIN 471 Z-63 58,8
44 Стопорное кольцо DIN 471 Z-65 60,8 2,5
45 Стопорное кольцо DIN 471 Z-68 63,5
46 Стопорное кольцо DIN 471 Z-70 65,5
47 Стопорное кольцо DIN 471 Z-72 67,5
48 Стопорное кольцо DIN 471 Z-75 70,5
49 Стопорное кольцо DIN 471 Z-78 73,5
50 Стопорное кольцо DIN 471 Z-80 74,5
51 Стопорное кольцо DIN 471 Z-82 76,5
52 Стопорное кольцо DIN 471 Z-85 79,5 3,0
53 Стопорное кольцо DIN 471 Z-88 82,5
54 Стопорное кольцо DIN 471 Z-90 84,5
55 Стопорное кольцо DIN 471 Z-95 89,5
56 Стопорное кольцо DIN 471 Z-100 94,5
57 Стопорное кольцо DIN 471 Z-105 98,0 4,0
58 Стопорное кольцо DIN 471 Z-110 103,0
59 Стопорное кольцо DIN 471 Z-115 108,0
60 Стопорное кольцо DIN 471 Z-120 113,0
61 Стопорное кольцо DIN 471 Z-125 118,0
62 Стопорное кольцо DIN 471 Z-130 123,0
63 Стопорное кольцо DIN 471 Z-135 128,0
64 Стопорное кольцо DIN 471 Z-140 133,0
65 Стопорное кольцо DIN 471 Z-145 138,0
66 Стопорное кольцо DIN 471 Z-150 142,0
67 Стопорное кольцо DIN 471 Z-155 146,0
68 Стопорное кольцо DIN 471 Z-160 151,0
69 Стопорное кольцо DIN 471 Z-165 155,5
70 Стопорное кольцо DIN 471 Z-170 160,5
71 Стопорное кольцо DIN 471 Z-175 165,5
72 Стопорное кольцо DIN 471 Z-180 170,5
73 Стопорное кольцо DIN 471 Z-185 175,5
74 Стопорное кольцо DIN 471 Z-190 180,5
75 Стопорное кольцо DIN 471 Z-195 185,5
76 Стопорное кольцо DIN 471 Z-200 190,5

Поставляем все выше указанные типоразмеры наружных стопорных колец со склада и под заказ.
