Цепи вариаторные пластинчатые ГОСТ 10819-75
Цепи вариаторные пластинчатые ГОСТ 10819-75 используются для обеспечения бесступенчатого изменения скорости вращения ведомого вала, сохраняя при этом заданный крутящий момент, устанавливаются на "вариатор-редукторы" или "мотор-вариатор-редукторы".
Для правильного выбора необходимой цепи необходимо знать такие параметры:
- Типоразмер вариатора;
- Диапазон регулирования;
- Шаг цепи;
- Размеры пластин цепи (длина и высота)
- Число звеньев
Таблица типоразмеров вариаторных цепей.
| Тип вариатора | Диапазон регулирования | Цепь | Число звеньев | |||||
| Обозначение | Шаг, мм. | Размеры пластин, мм. | ||||||

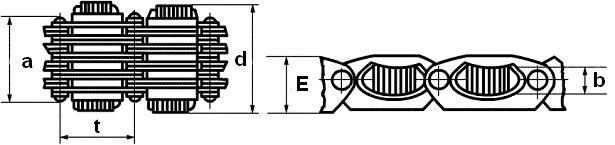

| t | d | b | a | E | n | |||
| ВЦ1А, ВЦ1Б | 3 | Ц225 | 25,4 (26) | 37,6 (38) | 7,6 (7,8) | 30,7 | 13,4 | 25 |
| 4,5 | Ц224 | 24 | ||||||
| 6 | Ц224 | 24 | ||||||
| ВЦ2А, ВЦ2Б | 3 | Ц327 | 29 | 44,6 (44) | 9,2 (9,3) | 37,4 | 16 | 27 |
| 4,5 | Ц326 | 26 | ||||||
| 6 | Ц228 | 25,4 (26) | 37,6 (38) | 7,6 (7,8) | 30,7 | 13,4 | 28 | |
| ВЦ3А, ВЦ3Б | 3 | Ц335 | 29 | 44,6 (44) | 9,2 (9,3) | 37,4 | 16 | 35 |
| 4,5 | Ц334 | 34 | ||||||
| 6 | Ц333 | 33 | ||||||
| ВЦ4А, ВЦ4Б | 3 | Ц434 | 36,2 (36) | 59 | 12,2 (12,3) | 52,4 | 20,6 | 34 |
| 4,5 | Ц433 | 33 | ||||||
| 6 | Ц433 | 33 | ||||||
| ВЦ5А, ВЦ5Б | 3 | Ц541 | 36,2 | 70,6 (70) | 12,2 (12,3) | 64 | 20,6 | 41 |
| 4,5 | Ц540 | 40 | ||||||
| 6 | Ц539 | 39 | ||||||
| ВЦ6А, ВЦ6Б | 3 | Ц637 | 44 | 77 | 15,4 | 70 | 23,4 | 37 |
| 4 | Ц636 | 36 | ||||||
| 5,8 | Ц635 | 35 | ||||||
| ВЦ1Н | 6,3 | Ц224 | 25,4 (26) | 37,6 (38) | 7,6 (7,8) | 30,7 | 13,4 | 24 |
| 4 | Ц322 | 29 | 44,6 (44) | 9,2 (9,3) | 37,4 | 16 | 22 | |
| 3,15 | Ц323 | 23 | ||||||
| ВЦ3Н | 6,3 | Ц334 | 34 | |||||
| 4,0; 3,15 | Ц428 | 36,2 (36) | 59 | 12,2 (12,3) | 52,4 | 20,6 | 28 | |
Пример условного обозначения цепи:
Цепь - Ц323
Ц - вариаторная цепь для вариаторов типа ВЦ;
3 - размер цепи;
23 - количество звеньев.
Следует отметить что, цепи для вариаторов производства Германии маркируются несколько иначе, но по типоразмеру от ГОСТовской цепи не отличается.
Пример:
Цепь Ц327 (ГОСТ) эквивалентно Цепь А327 (Германия)
Пример маркировки цепи (Германия):
Цепь А327
A - вариаторная цепь для вариаторов производства Германии;
3 - размер цепи;
27 - количество звеньев.
Поставляем цепи вариаторные всех выше указанных типоразмеров.
