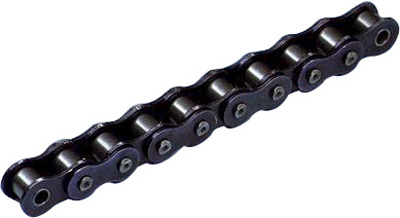

Цепи приводные роликовые однорядные ГОСТ 13568-97
Цепи приводные роликовые применяются для передачи или изменения скорости вращения различных машин и механизмов, данные цепи используются при скоростях до 30 м/сек, при температурах до 300°С. Из всех приводных цепей, этот вид нашел наиболее широкое применение во многих отраслях промышленности, изготавливаются цепи согласно ГОСТ 13568-97 и ISO 606
Таблица типоразмеров цепей приводных роликовых ГОСТ 13568-97:
| Типоразмер цепи | t | b1 не менее | d2 | d1.d4 | h не более | b3 не более | b не более | Разрушающая нагрузка, кН, не менее | Масса 1 м цепи (расчетная), кг |
| ПР-8-4,6 | 8,0 | 3,00 | 2,31 | 5,00 | 7,5 | 12 | 7 | 4,6 | 0,20 |
| ПР-9,525-9,1 | 9,525 | 5,72 | 3,28 | 6,35 | 8,5 | 17 | 10 | 9,1 | 0,45 |
| ПР-12,7-10-1 | 12,7 | 2,40 | 3,66 | 7,75 | 10,0 | 10,5 | 6,3 | 10,0 | 0,30 |
| ПР-12,7-9 | 12,7 | 3,30 | 3,66 | 7,75 | 10,0 | 12 | 7 | 9,0 | 0,35 |
| ПР-12,7-18,2-1 | 12,7 | 5,40 | 4,45 | 8,51 | 11,8 | 19 | 10 | 18,2 | 0,65 |
| ПР-12,7-18,2 | 12,7 | 7,75 | 4,45 | 8,51 | 11,8 | 21 | 11 | 18,2 | 0,75 |
| ПР-15,875-23-1 | 15,875 | 6,48 | 5,08 | 10,16 | 14,8 | 20 | 11 | 23,0 | 0,80 |
| ПР-15,875-23 | 15,875 | 9,65 | 5,08 | 10,16 | 14,8 | 24 | 13 | 23,0 | 1,00 |
| ПР-19,05-31,8 | 19,05 | 12,70 | 5,94 | 111,91 | 18,2 | 33 | 18 | 31,8 | 1,90 |
| ПР-25,4-60 | 25,4 | 15,88 | 7,92 | 15,88 | 24,2 | 39 | 22 | 60,0 | 2,60 |
| ПР-31,75-89 | 31,75 | 19,05 | 9,53 | 19,05 | 30,2 | 46 | 24 | 89,0 | 3,80 |
| ПР-38,1-127 | 38,1 | 25,40 | 11,10 | 22,23 | 36,2 | 58 | 30 | 127,0 | 5,50 |
| ПР-44,45-172,4 | 44,45 | 25,40 | 12,70 | 25,40 | 42,4 | 62 | 34 | 172,4 | 7,50 |
| ПР-50,8-227 | 50,8 | 31,75 | 14,27 | 28,58 | 48,3 | 72 | 38 | 227,0 | 9,7 |
| ПР-63,5-354 | 63,5 | 38,1 | 19,84 | 39,68 | 60,4 | 89 | 48 | 354,0 | 16,0 |

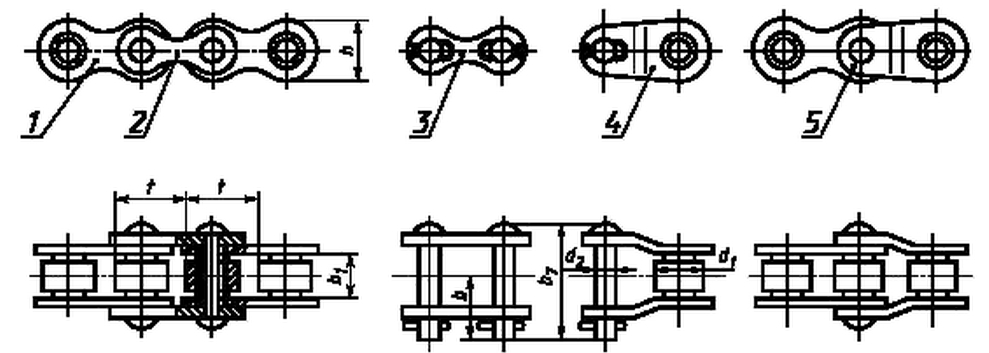

1 - внутреннее звено, 2 - наружное звено, 3 - соединительное звено, 4 - переходное звено, 5 - двойное переходное звено.

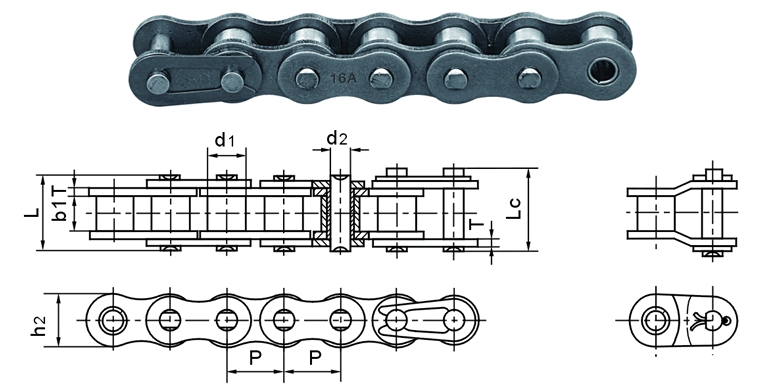

Таблица типоразмеров цепей по ISO 606, Серия А:
| Номер цепи по ISO | Шаг P | Диаметр ролика d1 | Расстояние между внутренними пластинами b1 | Диаметр втулки d2 | Длина втулки L и Lc | Глубина наружной пластины h2 | |
| 085-1 | 12,7 | 7,77 | 6,25 | 3,58 | 13,75 | 15 | 9,91 |
| 08A-1 | 12,7 | 7,95 | 7,85 | 3,96 | 16,6 | 17,8 | 12,0 |
| 10A-1 | 15,875 | 10,16 | 9,4 | 5,08 | 20,7 | 22,2 | 15,09 |
| 12A-1 | 19,05 | 11,91 | 12,57 | 5,94 | 25,9 | 27,7 | 18,0 |
| 16A-1 | 25,4 | 15,88 | 15,75 | 7,92 | 32,7 | 35,0 | 24,0 |
| 20A-1 | 31,75 | 19,05 | 18,9 | 9,53 | 40,4 | 44,7 | 30,0 |
| 24A-1 | 38,1 | 22,23 | 25,22 | 11,1 | 50,3 | 54,3 | 36,2 |
| 28A-1 | 44,45 | 25,4 | 25,22 | 12,7 | 54,4 | 59,0 | 42,00 |
| 32A-1 | 50,8 | 28,58 | 31,55 | 14,27 | 64,8 | 69,6 | 48,0 |
| 36A-1 | 57,15 | 35,71 | 35,48 | 17,46 | 72,8 | 78,6 | 53,6 |
| 40A-1 | 63,5 | 39,68 | 37,85 | 19,85 | 80,3 | 87,2 | 6,0 |
Таблица типоразмеров цепей по ISO 606, Серия В:
| Номер цепи по ISO | Шаг P | Диаметр ролика d1 | Расстояние между внутренними пластинами b1 | Диаметр втулки d2 | Длина втулки L и Lc | Глубина наружной пластины h2 | |
| 04B-1 | 6.0 | 4.0 | 2.8 | 1.85 | 6.8 | 7.8 | 5.0 |
| 05B-1 | 8.0 | 5.0 | 3.0 | 2.31 | 8.2 | 8.9 | 7.1 |
| 06B-1 | 9.525 | 6.35 | 5.72 | 3.28 | 13.15 | 14.1 | 8.2 |
| 08B-1 | 12.7 | 8.51 | 7.75 | 4.45 | 16.7 | 18.2 | 11.8 |
| 10B-1 | 15.875 | 10.16 | 9.65 | 5.08 | 19.5 | 20.9 | 14.7 |
| 12B-1 | 19.05 | 12.07 | 11.68 | 5.72 | 22.5 | 24.2 | 16.0 |
| 16B-1 | 25.4 | 15.88 | 17.02 | 8.28 | 36.1 | 37.2 | 21.0 |
| 20B-1 | 31.75 | 19.05 | 19.56 | 10.19 | 41.3 | 45.0 | 26.4 |
| 24B-1 | 38.1 | 25.4 | 25.4 | 14.63 | 53.4 | 57.8 | 33.4 |
| 28B-1 | 44.45 | 27.94 | 30.99 | 15.9 | 65.1 | 69.5 | 37.0 |
| 32B-1 | 50.8 | 29.21 | 30.99 | 17.81 | 66.0 | 71.0 | 42.0 |
| 40B-1 | 63.5 | 39.37 | 38.1 | 22.89 | 82.2 | 89.2 | 52.96 |
Цепь 06В-1 с прямыми наружными пластинами.
Поставляем цепи приводные роликовые однорядные по ГОСТ 13568-97 и ISO 606. Всех выше указанных типоразмеров.
