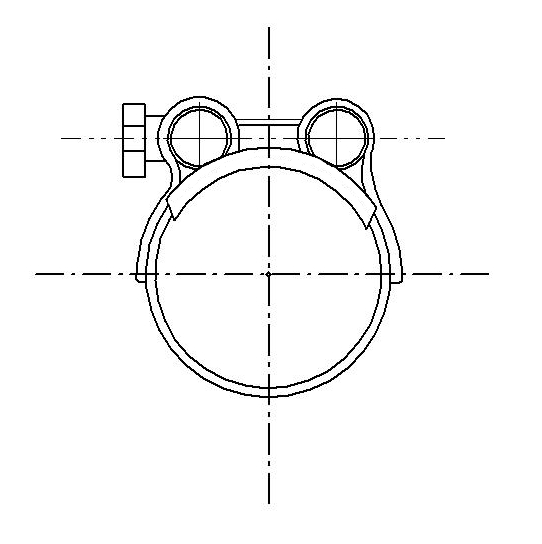

Хомут усиленный с шарнирным винтом
Хомуты усиленные с шарнирным винтом - исползуются для зажима рукавов толстостенных или армированных. Диапазон зажимаемых диаметров у таких хомутов значительно меньше чем у червячных, например червячный хомут 25-40 зажимает рукава с наружным диаметром от 25 мм до 40 мм. то усиленный с аналогичным внутренним зажимным диаметром может зажать от 25 до 27 мм. так как ограничивается длиной шарнирного винта. Такой хомут обладает высокой устойчивостью на разрыв, может выдерживать давление до 30 атм. Так же как и червячный хомут, хомут усиленный делится на три вида:
- W1 - Стальной, оцинкованный двойным цинкованием;
- W2 - Стальной, нержавеющая сталь, винт оцинкованный;
- W4 - Стальной, винт и хомут из нержавеющей стали.
| Таблица типоразмеров хомутов | |||||
| 23-25 | 31-34 | 48-51 | 64-67 | 86-91 | 115-130 |
| 25-27 | 32-35 | 52-55 | 68-73 | 98-103 | 122-130 |
| 27-29 | 40-43 | 56-59 | 74-79 | 104-112 | 140-148 |
| 29-31 | 44-47 | 60-63 | 80-85 | 113-121 | 149-161 |
Где, первая цифра минимальный наружный зажимаемый диаметр рукава, вторая максимальный.
Поставляем хомуты усиленные W1, W2 и W4 диаметром от 23 до 161 мм.
