Цепи приводные роликовые двухрядные ГОСТ 13568-97
Цепи приводные роликовые применяются для передачи или изменения скорости вращения различным машин и механизмов, данные цепи используются при скоростях до 30 м/сек, при температурах до 300°С. Из всех приводных цепей, этот вид нашел наиболее широкое применение во многих отраслях промышленности, изготавливаются цепи согласно ГОСТ 13568-97 и ISO 606
Таблица типоразмеров цепей приводных роликовых двухрядных ГОСТ 13568-97 тип 2ПР:
| Типоразмер цепи | t | b1 не менее | d2 | d1 | А не более | b7 не более | b не более | Разрушающая нагрузка, кН, не менее | Масса 1 м цепи (расчетная), кг |
| 2ПР-12,7-31,8 | 12,7 | 7,75 | 4,45 | 8,51 | 13,92 | 35 | 11 | 31,8 | 1,4 |
| 2ПР-15,875-45,4 | 15,875 | 9,65 | 5,08 | 10,16 | 16,59 | 41 | 13 | 45,4 | 1,9 |
| 2ПР-19,05-64 | 19,05 | 12,7 | 5,96 | 11,91 | 22,78 | 53,4 | 17,75 | 64,0 | 2,9 |
| 2ПР-25,4-114 | 25,4 | 15,88 | 7,92 | 15,88 | 29,29 | 68 | 22 | 114,0 | 5,0 |
| 2ПР-31,75-177 | 31,75 | 19,05 | 9,53 | 19,05 | 35,76 | 82 | 24 | 177,0 | 7,3 |
| 2ПР-38,1-254 | 38,1 | 25,4 | 11,10 | 22,23 | 45,44 | 104 | 30 | 254,0 | 11,0 |
| 2ПР-44,45-344 | 44,45 | 25,4 | 12,7 | 25,4 | 48,87 | 110 | 34 | 344,8 | 14,4 |
| 2ПР-50,08-453,6 | 50,08 | 31,75 | 14,27 | 28,58 | 58,55 | 130 | 38 | 453,8 | 19,1 |

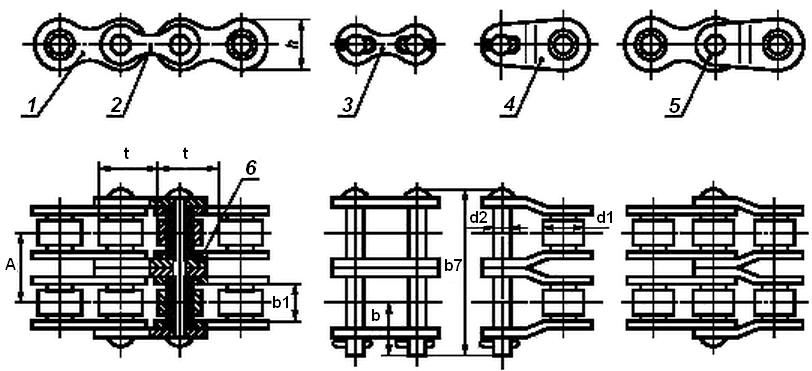

1 - внутреннее звено, 2 - наружное звено, 3 - соеденительное звено, 4 - переходное звено, 5 - двойное переходное звено, 6 - промежуточная пластина.

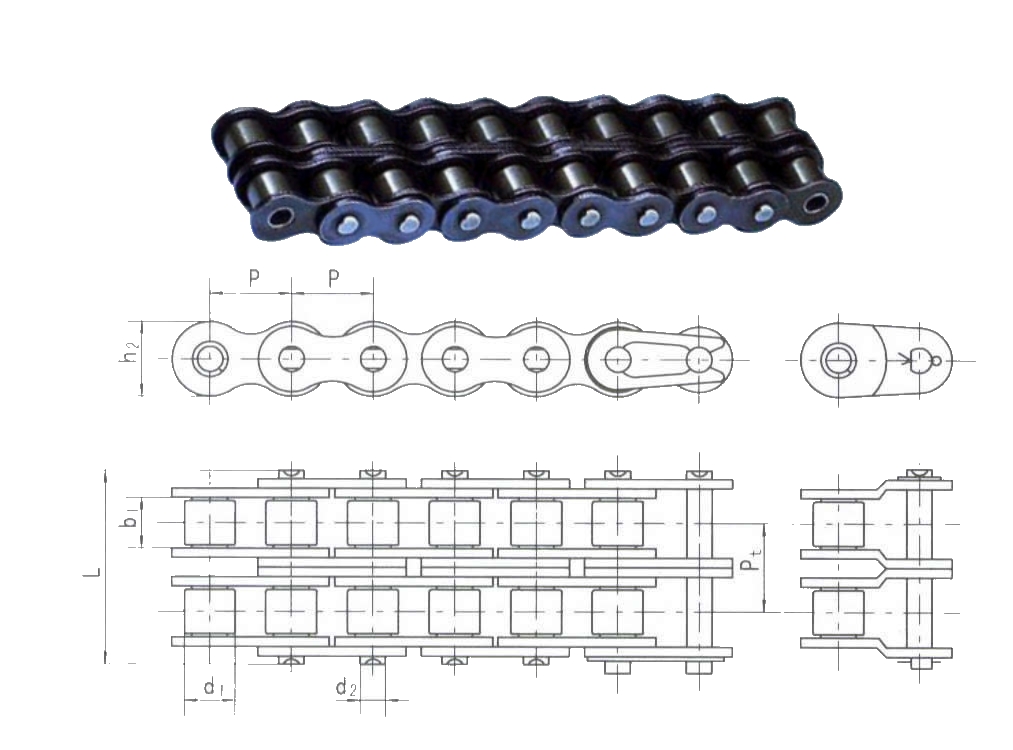

Таблица типоразмеров цепей двухрядных по ISO 606, Серия А:
| Номер цепи по ISO | Шаг P | Диаметр ролика d1 | Расстояние между внутренними пластинами b1 | Диаметр втулки d2 | Длина втулки L и Lc | Глубина наружной пластины h2 | |
| 085-2 | 12,7 | 7,77 | 6,25 | 3,58 | 25,7 | 26,9 | 9,91 |
| 08A-2 | 12,7 | 7,95 | 7,85 | 3,96 | 31,0 | 32,2 | 12,0 |
| 10A-2 | 15,875 | 10,16 | 9,4 | 5,08 | 38,9 | 40,4 | 15,09 |
| 12A-2 | 19,05 | 11,91 | 12,57 | 5,94 | 48,8 | 50,5 | 18,0 |
| 16A-2 | 25,4 | 15,88 | 15,75 | 7,92 | 62,7 | 64,3 | 24,0 |
| 20A-2 | 31,75 | 19,05 | 18,9 | 9,53 | 76,4 | 80,5 | 30,0 |
| 24A-2 | 38,1 | 22,23 | 25,22 | 11,1 | 95,8 | 99,7 | 36,2 |
| 28A-2 | 44,45 | 25,4 | 25,22 | 12,7 | 103,3 | 107,9 | 42,0 |
| 32A-2 | 50,8 | 28,58 | 31,55 | 14,27 | 123,3 | 128,1 | 48,0 |
Таблица типоразмеров цепей двухрядных по ISO 606, Серия В:
| Номер цепи по ISO | Шаг P | Диаметр ролика d1 | Расстояние между внутренними пластинами b1 | Диаметр втулки d2 | Длина втулки L и Lc | Глубина наружной пластины h2 | |
| 05B-2 | 8,0 | 5,0 | 3,0 | 2,31 | 13,9 | 14,5 | 7,1 |
| 06B-2 | 9,525 | 6,35 | 5,72 | 3,28 | 23,4 | 24,4 | 8,2 |
| 08B-2 | 12,7 | 8,51 | 7,75 | 4,45 | 31,2 | 32,2 | 11,8 |
| 10B-2 | 15,875 | 10,16 | 9,65 | 5,08 | 36,1 | 37,5 | 14,7 |
| 12B-2 | 19,05 | 12,07 | 11,68 | 5,72 | 42,0 | 43,6 | 16,0 |
| 16B-2 | 25,4 | 15,88 | 17,02 | 8,28 | 68,0 | 69,3 | 21,0 |
| 20B-2 | 31,75 | 19,05 | 19,56 | 10,19 | 77,8 | 81,5 | 26,4 |
| 24B-2 | 38,1 | 25,4 | 25,4 | 14,63 | 101,7 | 106,2 | 33,4 |
| 28B-2 | 44,45 | 27,94 | 30,99 | 15,9 | 124,6 | 129,1 | 37 |
| 32B-2 | 50,8 | 29,21 | 30,99 | 17,81 | 124,6 | 129,6 | 42,0 |
Цепь 06В-2 с прямыми наружными пластинами.
Поставляем цепи приводные роликовые двухрядные по ГОСТ 13568-97 и ISO 606. Всех выше указанных типоразмеров.
