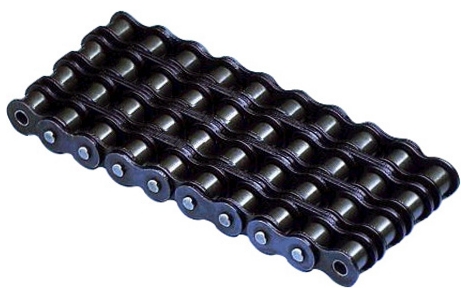

Цепи приводные роликовые четырехрядные ГОСТ 13568-97
Цепи приводные роликовые применяются для передачи или изменения скорости вращения различных машин и механизмов, данные цепи используются при скоростях до 30 м/сек, при температурах до 300°С. Из всех приводных цепей, этот вид нашел наиболее широкое применение во многих отраслях промышленности, изготавливаются цепи согласно ГОСТ 13568-97 и ISO 606
Таблица типоразмеров цепей приводных роликовых четырехрядных ГОСТ 13568-97 тип 4ПР:
| Типоразмер цепи | t | b1 не менее | d2 | d1 | А не более | b3 не более | b не более | Разрушающая нагрузка, кН, не менее | Масса 1 м цепи (расчетная), кг |
| 4ПР-19,05-128 | 19,05 | 12,7 | 5,96 | 11,91 | 22,78 | 101,9 | 17,75 | 128 | 5,75 |
| 4ПР-25,4-228 | 25,4 | 15,88 | 7,92 | 15,88 | 29,29 | 129,9 | 22,00 | 228 | 10,9 |
| 4ПР-31,75-355 | 31,75 | 19,05 | 9,53 | 19,05 | 35,76 | 157,5 | 24,00 | 355 | 14,7 |
| 4ПР-38,1-508 | 38,1 | 25,4 | 11,10 | 22,23 | 45,44 | 197,1 | 30,00 | 508 | 22,0 |
| 4ПР-50,08-900 | 50,08 | 31,75 | 14,27 | 28,58 | 58,55 | 252,3 | 38,00 | 900 | 38,0 |

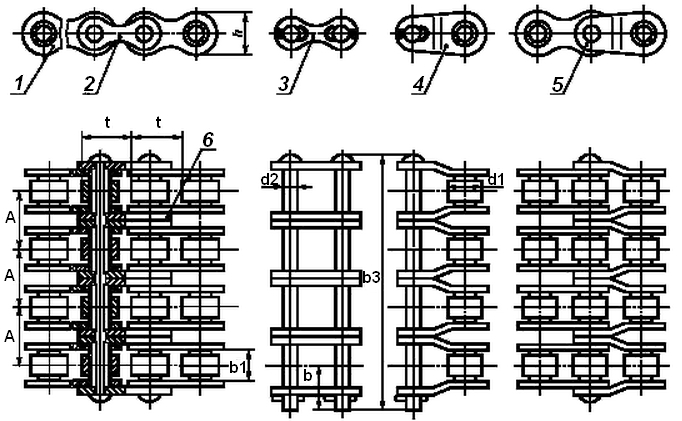

1 - внутреннее звено, 2 - наружное звено, 3 - соединительное звено, 4 - переходное звено, 5 - двойное переходное звено, 6 - промежуточная пластина.
Поставляем цепи приводные роликовые четырехрядные по ГОСТ 13568-97, всех выше указанных типоразмеров.
