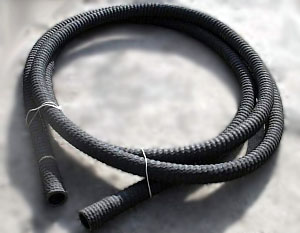

Рукава гофрированный ГОСТ 5398-76 класс "Б" (Бензин)

Рукава всасывающие и напорно-всасывающие ГОСТ-5398-76 Класс "Б" (Бензин и масла на нефтяной основе)

Выполнены из резины с текстильным каркасом и металлической спиралью препятствующей сжиманию рукава при всасывании, для транспортировки бензина и масел на нефтяной основе, на концах имеет мягкие манжеты для монтажа на арматуру.

В зависимости от условий эксплуатации рукава изготавливают двух групп:

  • Группа 1 - Всасывающий;
  • Группа 2 - Напорно-всасывающий.

Таблица типоразмеров рукава.

Внутренний диаметр рукава Длина рукава, мм. Минимальный радиус изгиба Рабочее давление (P) группы 2, МПа (кг/см²) Рабочий вакуум группы 1 и 2, МПа Масса 1 м. рукава (справочная)
Номин. Пред откл. Номин. Пред откл. Тип "Б"
25 ±1,0

4000

6000

8000

10000



+150

-100

250

0,3 (3)

0,5 (5)

1,0 (10)

1,2 (12)

0,08 1,4
32 ±1,5 250 1,7
38 250 2,0
50 300 2,6
65

+300

-100

400 3,5
75 400 4,0
100 500 6,0
125 ±2,0 600 7,5
150

+150

-100

600 8,5

Обратите внимание в таблице не указано рабочее давление для первой группы рукавов, так как они используются только на всасывание.

Пример условного обозначения рукава класса Б, группы 2, внутренним диаметром 25, рабочим давлением, 1,0 МПа (10 кгс/см²) работоспособного в районах с умеренным климатом:

Рукав Б-2-25-10 ГОСТ 5398-76.

Пример условного обозначения рукава класса Б, группы 1, внутренним диаметром 50, работоспособного в районах с умеренным климатом.

Рукав Б-1-50 ГОСТ 5398-76.

Назначение рукавов и температурный режим.

Класс Рабочая среда Работоспособность рукавов при температуре окружающего воздуха в районах
с умеренным климатом с тропическим климатом с холодным климатом
Б

Керосин;

Бензины: авиационные, автомобильные;

Топливо дизельное;

Масла на нефтяной основе.

От минус 35 до плюс 90 ºС От минус 10 до плюс 90 ºС От минус 50 до плюс 90 ºС

Поставляем рукава всасывающие и напорно-всасывающие всех вышеуказанных типоразмеров Российского производства (Казань, Черкеск, Саранск, Курск) так же производства Китай.
